沟槽不锈钢管件

沟槽式不锈钢管件

沟槽式产品标准: 1、管材符合GB-T12771《流体输送用不锈钢焊接钢管》; 2、工作压力:≤1.6MPA; 3、薄壁不锈钢管道连接时,先将被连接钢管的端部用专业厂提供的滚槽机加工出沟槽。

产品特点:

沟槽式是我国在20世纪90年代依据国外资料研制开发的一种新型连接方式,是在管材、管件等连接部位加工成环形沟槽,用卡箍件、橡胶密封圈和紧固件式快速接头。

沟槽式管件的特点主要体现在:

1、安装速度快;2、可靠;3、安装简易;4、经济。

我公司生产的沟槽式卡箍管件主要应用于DN1OO以上的管材之间的连接,在大口经管材连接方式上具有优势,以配套双卡压式管道系统的应用。


沟槽式产品标准:

1、管材符合GB-T12771《流体输送用不锈钢焊接钢管》;

2、工作压力:≤1.6MPA;

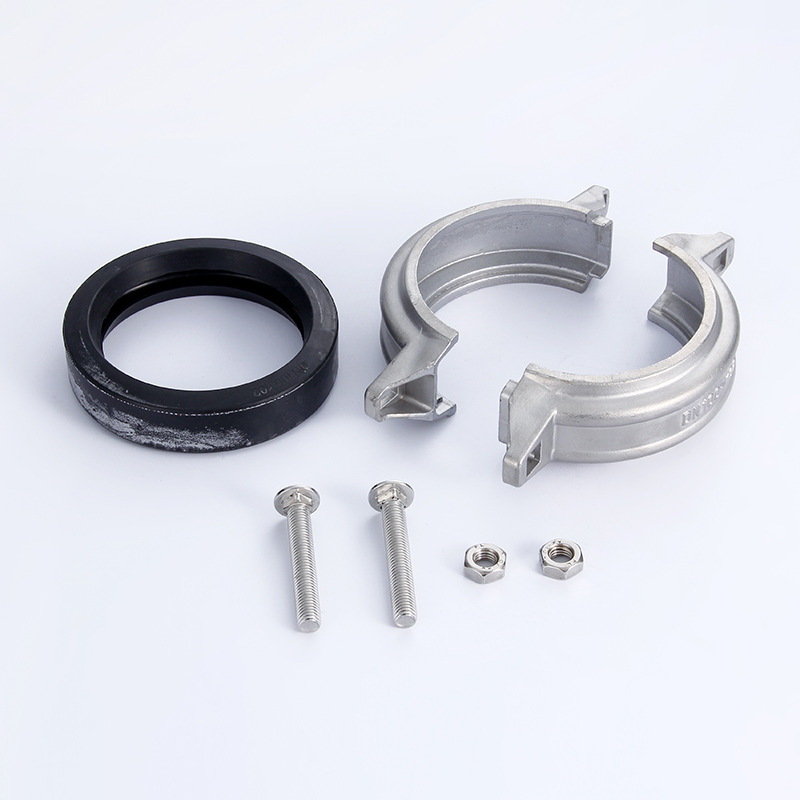

3、薄壁不锈钢管道连接时,先将被连接钢管的端部用专业厂提供的滚槽机加工出沟槽。对接时,接卡箍(内壁包裹密封圈)卡入沟槽内,使用力矩板手对称拧紧卡箍上的螺栓,起密封和坚固作用;

4、卡箍分刚性和挠性两类,按实际需要选择;

5、密封圈材质:三元乙丙胶、氯化丁基,其性能符合HG/T3091的规定;

6、本产品执行CJ/T156标准;

7、安装标准:CECS151:2003《沟槽式连接管道技术规程》。


安装示意图

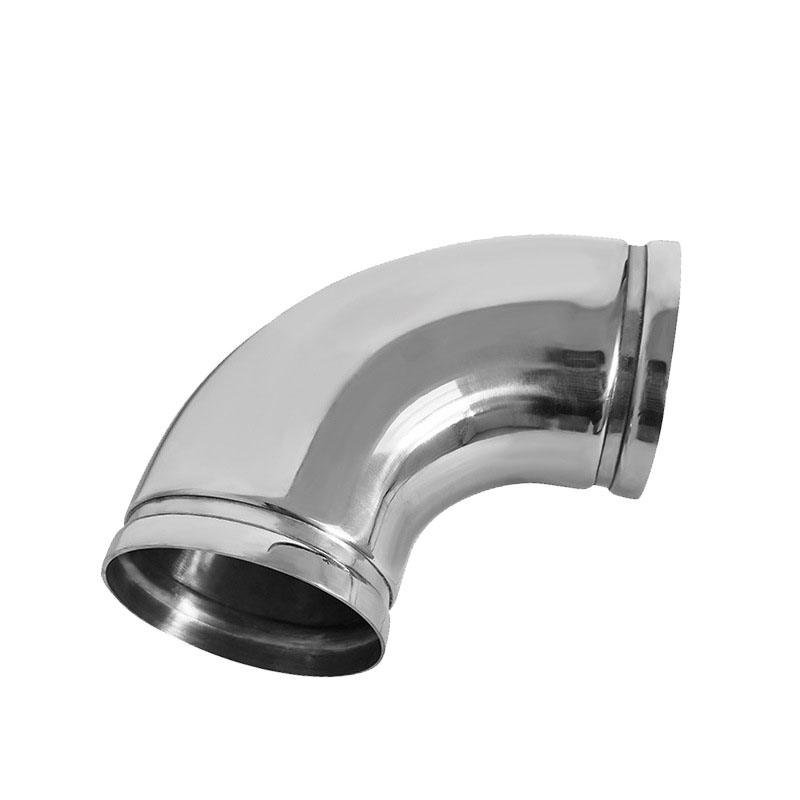

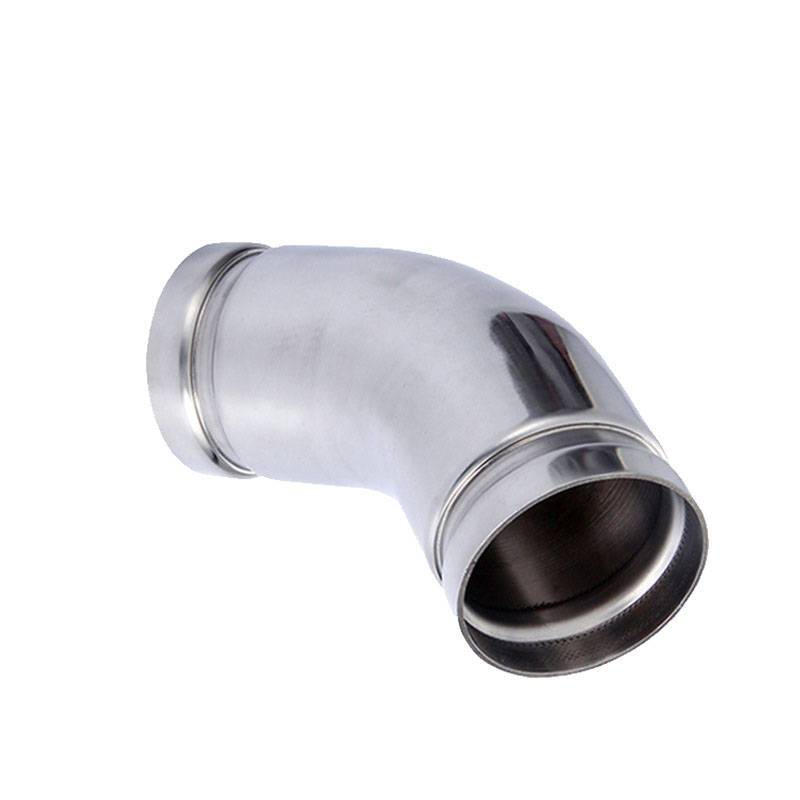

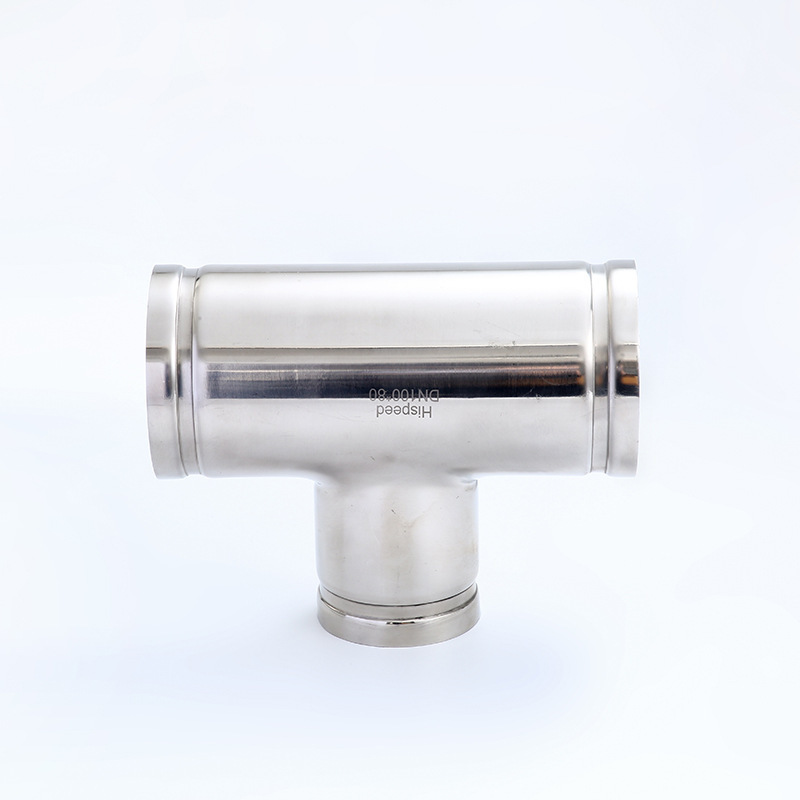

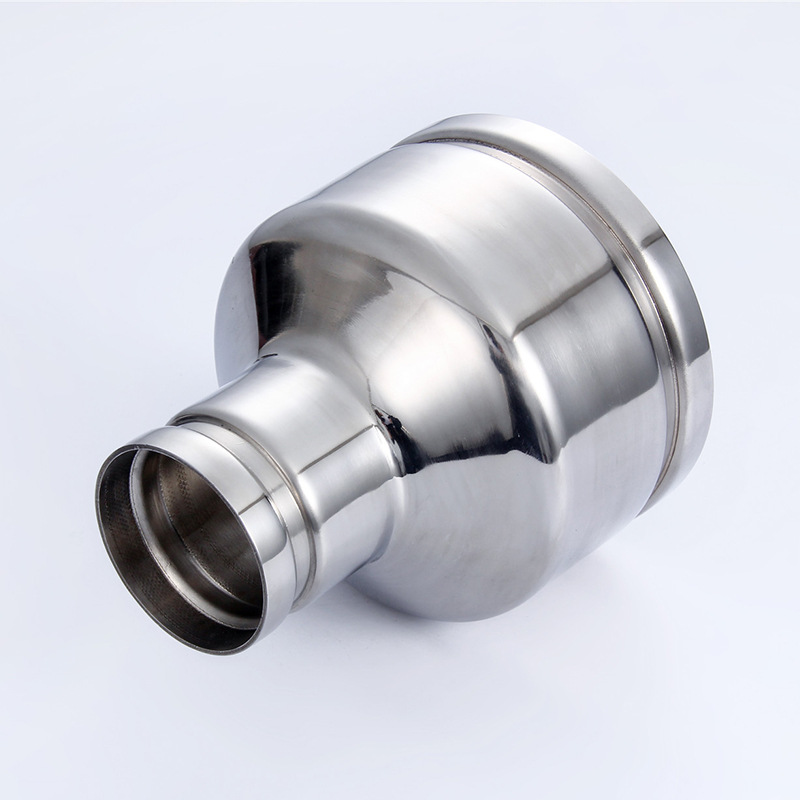

不锈钢沟槽管件(图2)


沟槽式不绣钢管材:

序号公称通径DN(mm)规格(外径×壁厚)(mm)
1DN6576×2
2DN8089×2
3DN100108×2
4DN125133×2.5
5DN150159×2.5
6DN200219×3.0
7DN250273×4.0
8DN300325×4.0
其它的规格可以根据客人要求定做
